LED RGB DMX512 Controller 3 Καναλιών 12v (288w) – 24v (576w) GloboStar 15141

LED RGB DMX512 Controller 3 Καναλιών 12v (288w) – 24v (576w) GloboStar 15141

Τεχνικά Χαρακτηριστικά

• Watt (εξόδου): 8a ανά Ομάδα RGB (3 Ομάδες)
• Κανάλια: 3
• Λειτουργία σύνδεσης: Κοινή άνοδος
• Στατική κατανάλωση ενέργειας:

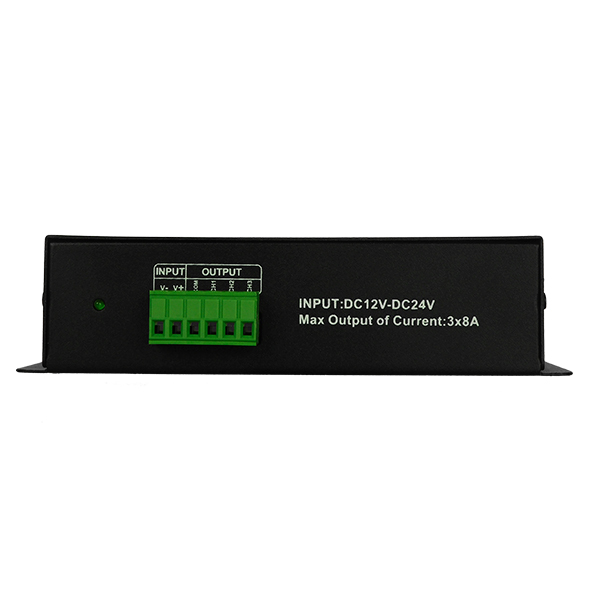

• Ισχύς εξόδου: 12V:≤288W, 24V:≤576W (3 κανάλια)
• Διευθύνσεις: 1-256

Διαστάσεις Προϊόντος:

• Μήκος: 166mm
•  Πλάτος: 67mm
• Ύψος: 41mm

Εγγύηση 1 Χρόνο

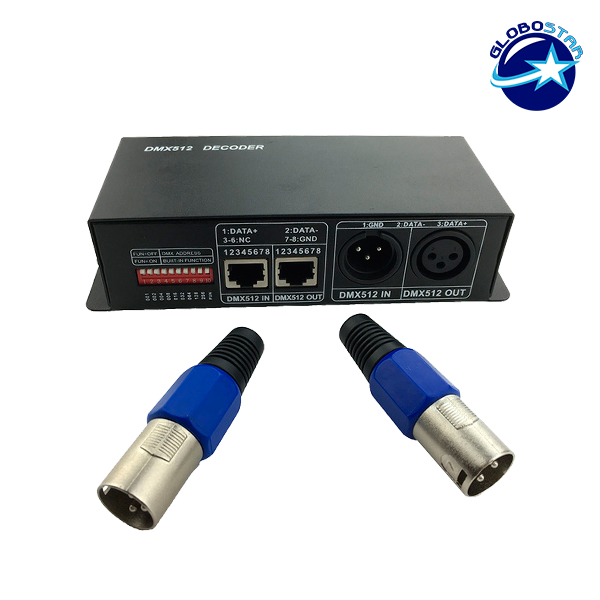

Για την λειτουργία DMX ο διακόπτης FUN (10 σε αριθμό διακόπτη) πρέπει να είναι σε κατάσταση OFF (πάνω θέση).
Για προγραμματισμό διεύθυνσης  πρέπει να γίνει πρώτα μετατροπή του δεκαδικού αριθμού σε δυαδικό binary, αυτό γίνεται από κομπιουτεράκια  τόσο στα κινητά όσο και στον calculator του υπολογιστή.
Μετά θέτουμε ανάλογα το αποτέλεσμα της μετατροπής τους διακόπτες σε ON ή OFF κατάσταση.
Παράδειγμα θέλουμε να προγραμματίσουμε την διεύθυνση 180(δεκαδικό)  από τις 256 που μπορεί να πάρει.
180(dec)->10110100(bin) τα ψηφία από δεξιά προς αριστερά αντιστοιχούν στο διακόπτη 1 προς 9.
Άρα θέτουμε ON (κάτω θέση) τους εξής διακόπτες  3, 5, 6, 8 και OFF (πάνω θέση) τους διακόπτες  1, 2, 4, 7.
Στο διακόπτη αναγράφετε η δύναμη προς αντιστοιχία στο δεκαδικό σύστημα  κάθε διακόπτη
(αριθμός διακόπτη: 1)χ1, (2)χ2, (3)χ4, (4)χ8, (5)χ16, (6)χ32, (7)χ64, (8)χ128, (9)χ256
Αν προσθέσουμε της δυνάμεις σε αντιστοιχία με τους άσους στο δυαδικό σύστημα βγάζουμε την διεύθυνση στο δεκαδικό αριθμό.
Παράδειγμα αν προσθέσουμε τις δυνάμεις των διακοπτών 3, 5, 6, 8 αντιστοιχεί στην διεύθυνση που έχουμε προγραμματίσει όπως  χ4+χ16+χ32+χ128= 180(dec).

User Manual DMX512 Controller 3 Channels

DMX-3CH-4A.pdf
